Зажигающее устройство ЗУ-10/20

Зажигающее устройство ЗУ 10/20 является универсальным устройством, предназначено для зажигания газоразрядныхксеноновых ламп мощностью 10 и 20 кВт.

ЗУ-10/20 являются комплектующим элементом прожекторов: КНУ 01-10 000-001, КНУ 02-20 000-001.

Зажигающие устройства для ламп серии ДКсТ работают в непрерывном режиме, обеспечивая надежный и долговечный срок службы ксеноновых ламп. Вес ЗУ не превышает 12 кг, габаритные размеры не более 550 мм в каждом измерении.

Более подробное описание работы

Зажигание ламп осуществляется путем подачи на них высоковольтных импульсовзажигания, вырабатываемых ЗУ.

Основными узлами ЗУ являются разрядник и реле времени.

Разрядник обеспечивает получение высоковольтных импульсов зажигания, а релевремени подачу этих импульсов на лампу в течение определенного времени.

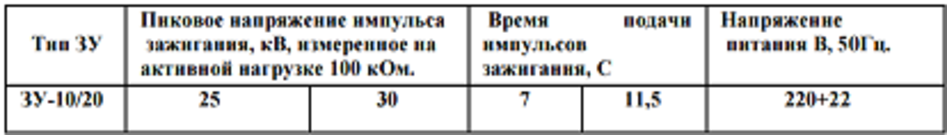

Параметры импульсов зажигания и продолжительность реле времени указаны в таблице ниже.

ЗУ могут эксплуатироваться при следующих внешних воздействующих/факторах:

а) Механические факторы:

- Синусоидальная вибрация в диапазоне частот (0,5-35)Гц с максимальной амплитудой ускорения 5м/с (0,5д);

б) Климматические факторы:

- температура воздуха, С°;

- верхнее рабочее значение 50;

- нижнее рабочее значение - 40;

- относительная влажность воздуха (при температуре воздуха 25°С), %-100;

в) Давление воздуха, кПа (мм.рт.ст.):

- верхнее рабочее значение 106,7 (800);

- нижнее рабочее значение 86,6 (650);

г) Динамическое воздействие пыли, в т. ч. абразивное воздействие кварцевого песка с размерами частиц, летящих со скоростью 15м/сек, не более 20мкм;

д) Воздействие дождя с интенсивностью 5мм/мин;

е) Выпадение инея с последующим его оттаиванием;

ж) Коррозионная агрессивность атмосферы, соответствующая типу 2 по ГОСТ15156-69
